Qu'est-ce qu'un couplage mécanique pour les tuyaux en PEHD ? Types, sélection et installation

Qu'est-ce qu'un couplage mécanique pour les tuyaux en PEHD ?

Une équipe de maintenance arrive sur une conduite d'eau en PEHD enterrée qui fuit dans une tranchée humide. Il n’y a pas de machine d’électrofusion, pas de générateur et pas assez d’espace pour déplacer une lourde plate-forme de fusion bout à bout. En moins d'une heure, l'équipe découpe la section endommagée, glisse sur un accouplement mécanique, serre les boulons et teste la pression du joint. C'est la tâche principale d'un raccord mécanique pour tuyau en PEHD.

La réponse courte est la suivante : un raccord mécanique pour tuyau en PEHD est un dispositif de connexion sans fusion qui relie deux extrémités de tuyau en serrant autour de l'extérieur du tuyau. Il utilise un joint élastomère, un boîtier rigide et un élément de serrage mécanique tel qu'une bague boulonnée, un écrou fileté ou un segment de compression. La surface du tuyau en PEHD ne fond pas et aucune énergie électrique n’est nécessaire pour le soudage.

Un couplage mécanique ne crée pas une paroi de tuyau monolithique. Au lieu de cela, il crée un joint mécanique scellé qui transfère la pression à travers le joint et transfère la force axiale par friction, filetage ou profil de verrouillage positif. Cette distinction est importante pour les pressions nominales, l'installation enterrée et la maintenance à long terme.

Cela rend les accouplements mécaniques précieux pour les travaux de réparation, les contournements temporaires, les connexions de transition et les situations où le soudage par fusion n'est pas pratique. Ils ne constituent pas toujours la solution la moins chère pour un nouveau pipeline de longue durée, mais ils résolvent un ensemble de problèmes différent.

Les paragraphes ci-dessous couvrent les principaux types de raccords, les considérations de pression, la procédure d'installation, les erreurs courantes et les critères de sélection pratiques basés sur ce que nous voyons dans notre propre usine de tuyaux et de raccords en PEHD.

Comment fonctionne un accouplement mécanique sur un tuyau en PEHD

Chaque raccord mécanique fonctionne selon le même principe de base : la compression radiale crée un joint et le corps du raccord maintient les deux extrémités du tuyau alignées. Lorsque l'installateur serre un écrou ou un jeu de boulons, le raccord pousse un ou plusieurs joints en élastomère contre la paroi extérieure du tuyau en PEHD. Le PEHD étant un thermoplastique, la surface du tuyau se déforme légèrement sous la compression, ce qui aide le joint à combler les irrégularités de la surface.

La résistance du joint dépend de trois facteurs : le degré de compression radiale sur le joint, la capacité du boîtier à résister à la dilatation sous pression et le degré de retenue axiale entre les deux extrémités du tuyau.

Une distinction cruciale est entre retenue et non restreinte. Un accouplement mécanique retenu est conçu pour résister aux forces d'arrachement provoquées par la pression interne, la contraction thermique ou le mouvement du sol. Un accouplement non retenu peut maintenir la pression lors d'un essai court, mais il peut glisser si les forces axiales sont élevées. Pour les canalisations enterrées, vérifiez toujours si le raccord est doté d'un mécanisme de préhension positive ou si des blocs de butée sont nécessaires.

Étant donné que les tuyaux en PEHD se dilatent et se contractent avec les changements de température, la conception du raccord mécanique doit permettre un léger mouvement axial, sinon l'installation environnante doit être restreinte. Ceci est particulièrement important dans les canalisations hors sol exposées à la lumière directe du soleil.

Principaux types de raccords mécaniques pour tuyaux en PEHD

Les accouplements mécaniques ne constituent pas une seule famille de produits. Il existe au moins quatre modèles courants utilisés sur les tuyaux en PEHD : les raccords à manchon à compression, les raccords à bride, les raccords de transition filetés et les raccords boulonnés à manchon divisé. Chacun a une logique d’installation, une capacité de pression et un comportement de maintenance différents.

Lors de la sélection d'un type, commencez par la connexion dont vous avez réellement besoin. Si vous joignez deux extrémités de tuyaux en PEHD, un raccord à manchon à compression est la solution la plus directe. Si vous vous connectez à une bride de pompe, utilisez un adaptateur de bride. Si vous vous connectez à un composant métallique fileté, utilisez un raccord de transition fileté.

Couplage mécanique vs soudage par fusion : principales différences

Le soudage par fusion crée un joint monolithique permanent en faisant fondre les molécules de HDPE ensemble. Un couplage mécanique crée un joint séparable en pressant un élastomère contre le tuyau. La fusion est généralement le premier choix pour les nouveaux gazoducs et conduites d’eau enterrés. Le couplage mécanique constitue généralement le choix le plus pratique pour les réparations, les travaux d'urgence, les transitions et les installations où l'équipement de fusion ne peut pas être amené sur le site.

Pour les pipelines où la fusion est réalisable, elle reste la méthode d’assemblage la plus courante car elle ne fait pas appel à un élastomère susceptible de vieillir. Mais la fusion a de réelles limites : elle nécessite de l’énergie, des surfaces propres ou sèches, des opérateurs formés et suffisamment d’espace autour du tuyau. Les accouplements mécaniques sont délibérément conçus pour les situations où ces conditions n'existent pas.

Il vaut la peine de comparer les méthodes de fusion elles-mêmes avant de choisir un programme de soudage complet. Notre Comparaison entre fusion d'emboîture et fusion bout à bout explique où chaque processus s'inscrit dans un véritable projet de pipeline.

Où les accouplements mécaniques sont le choix préféré

Les accouplements mécaniques ne remplacent pas tous les soudages par fusion. Ils constituent une solution privilégiée dans un ensemble de conditions spécifiques : réparation d’urgence, contournement temporaire, transition de matériaux mixtes, installation en espace confiné et connexions à des équipements à brides.

Les raccords mécaniques sont courants dans l'approvisionnement en eau municipal, les réseaux d'irrigation, les conduites de boues minières, la tuyauterie de processus industriels et les applications marines. Les services du bâtiment utilisent également des types de joints mécaniques pour les systèmes de drainage et de siphon en PEHD, en particulier là où l'accès pour le soudage par fusion est limité.

Pressions nominales et limites techniques

Des raccords mécaniques correctement sélectionnés peuvent supporter la même classe de pression nominale que le tuyau HDPE lui-même. La limite pratique n'est pas seulement l'étanchéité, mais aussi la résistance du raccord à l'arrachement axial et aux mouvements de tube liés à la température.

Le SDR du tuyau influence le diamètre extérieur pour une taille nominale donnée, mais plus important encore, il affecte la rigidité de la paroi et le degré de compression radiale que le tuyau peut accepter. Un accouplement conçu pour le SDR 11 peut également s'adapter au SDR 17 car le diamètre extérieur est le même, mais la plage de compression du joint et le comportement d'adhérence sont différents. Vérifiez toujours la plage d’épaisseur de paroi indiquée sur l’étiquette du raccord.

La pression nominale à elle seule ne vous indique pas si l'accouplement est retenu. Un raccord mécanique non retenu peut maintenir la pression lors d'un essai statique, mais échouer lorsque le tuyau se contracte en raison du froid ou lorsque le mouvement du sol sépare le joint. Pour les canalisations enterrées, utilisez un raccord retenu, un système d'ancrage externe ou une butée.

La température modifie également le comportement à long terme du PEHD. À des températures de fonctionnement plus élevées, la pression de service autorisée diminue. Lorsque le système fonctionne au-dessus de 20 °C, sélectionnez une paroi de tuyau plus épaisse et confirmez que le matériau du joint dans le couplage mécanique est adapté à la température du fluide. Les joints EPDM sont courants pour l'eau, mais incompatibles avec les hydrocarbures et certains produits chimiques.

Produits filetés et à compression pour connexions mécaniques

Issu de notre propre programme de production, les deux familles de connexions mécaniques les plus pertinentes sont les raccords filetés en PEHD et les raccords à compression PE/PP. Ceux-ci sont complémentaires : les raccords filetés sont utilisés lorsque le point de raccordement présente un filetage BSP ou NPT, tandis que les raccords à compression sont utilisés lorsque le joint nécessite un simple raccordement par emboîtement sans chaleur.

En tant que fabricant de tuyaux et de raccords, nous usinons ou moulons les filetages directement dans le corps du PE100. Cela évite de mélanger un insert métallique séparé dans la section mouillée, maintient le raccord plus léger et donne à l'installateur une géométrie de filetage propre pour l'étanchéité. Les raccords à compression de la gamme PE/PP fonctionnent selon un principe mécanique similaire : l'insert est placé dans l'extrémité du tuyau, un capuchon est serré et un joint torique ou un joint se comprime sur la paroi du tuyau.

Les deux familles de produits résolvent de réels problèmes d’installation. Un entrepreneur connectant une conduite en polyéthylène à une pompe en acier inoxydable peut utiliser un adaptateur fileté mâle du côté PEHD et une bride ou un raccord fileté standard du côté de l'équipement. Une équipe de maintenance réparant une conduite d'eau basse pression sans équipement de fusion peut utiliser un raccord à compression PE/PP et terminer le travail en quelques minutes.

Adaptateur fileté mâle HDPE pour raccords de tuyaux résistants à la corrosion Cet adaptateur connecte les tuyaux en PEHD à des équipements métalliques filetés, offrant une résistance chimique et une étanchéité étanche. Sa conception légère simplifie l'installation, ce qui la rend idéale pour les systèmes mixtes. Voir le produit →

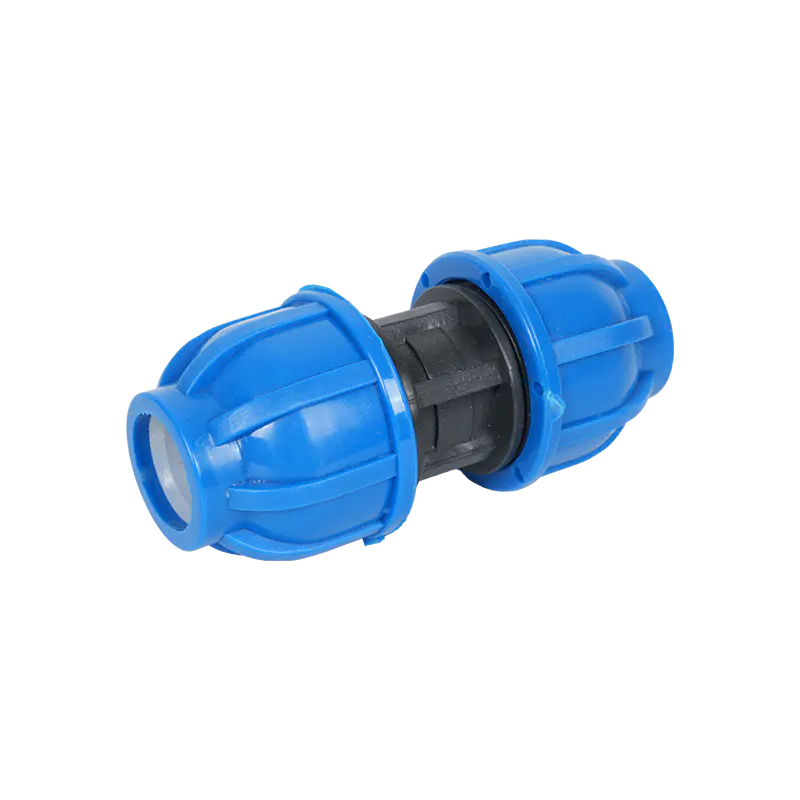

Douille à compression PE/PP pour un assemblage de tuyaux sans outil Cette douille relie des tuyaux de même diamètre sans soudure ni fusion thermique, en utilisant un mécanisme de compression pour un ajustement sûr et étanche. Convient aux applications d'eau, de gaz et d'irrigation où des réparations rapides sont importantes. Voir le produit →

Procédure d'installation étape par étape pour les accouplements mécaniques

L'installation de couplage mécanique la plus rapide échoue toujours si la préparation des tuyaux est mauvaise. Étant donné qu'une garniture mécanique dépend de la compression contre la surface extérieure, l'extrémité du tuyau doit être coupée proprement, chanfreinée, propre et insérée à la profondeur correcte.

1. Confirmez le diamètre extérieur du tuyau, l'épaisseur de la paroi et le SDR avant de sélectionner le raccord. Ne présumez pas que la taille nominale est suffisante.
2. Coupez le carré du tuyau en PEHD à l'aide d'un coupe-tube, d'une scie à main avec une boîte à onglets ou d'un coupe-roue. Évitez une coupe grossière en spirale qui endommagerait le joint.
3. Chanfreinez ou ébavurez le bord extérieur de l’extrémité du tuyau. Un chanfrein de 15 à 30 degrés aide le tuyau à glisser dans le joint sans le déplacer hors de sa position.
4. Nettoyez la surface extérieure du tuyau. Retirez la boue, la graisse, les copeaux de PE et l'humidité de surface de la zone qui entrera en contact avec le joint.
5. Vérifiez le marquage de profondeur d'insertion sur le corps de l'accouplement. S'il n'y a pas de repère, placez les deux extrémités du tuyau côte à côte et mesurez la profondeur avant l'assemblage.
6. Démontez suffisamment le raccord pour faire glisser le boîtier, les anneaux de compression et les joints sur le tuyau dans le bon ordre.
7. Insérez la première extrémité du tuyau sur toute la profondeur, puis insérez la deuxième extrémité du tuyau jusqu'à ce que les deux soient correctement positionnées à l'intérieur du manchon.
8. Serrez les boulons ou les écrous à la main de manière uniforme, puis utilisez une clé dynamométrique pour les serrer en croix. Ne serrez jamais complètement un côté avant l’autre côté.
9. Vérifiez que le tuyau reste dans le même alignement et que l'écart entre les extrémités du tuyau est uniforme. Un espace unilatéral peut réduire les performances d’étanchéité.
10. Testez la pression du joint lentement, en suivant la pression de service du système. Surveillez l'accouplement pour déceler des fuites pendant le maintien de la pression initiale et à nouveau après la stabilisation thermique.

Si l'accouplement utilise une spécification de couple, suivez-la. Un serrage excessif peut écraser la paroi du tuyau PE ou extruder le joint dans une position incorrecte. Un serrage insuffisant laisse le joint non préparé à la pression de service. Une clé dynamométrique est un petit investissement par rapport au coût de déterrement d’un joint enterré.

Erreurs courantes et risques en matière d’approvisionnement

La plupart des défaillances des raccords mécaniques sur les tuyaux en PEHD ne sont pas causées par une mauvaise conception du raccord. Ils proviennent d'un mauvais dimensionnement, d'une mauvaise préparation de la surface, d'un serrage inégal ou de l'utilisation d'un raccord non retenu sur un pipeline nécessitant une retenue axiale. Ces problèmes peuvent être évités lorsque l'installateur traite un joint mécanique comme un assemblage de précision plutôt que comme un collier de serrage.

Lors de l'achat d'accouplements mécaniques auprès d'un fabricant, demandez la plage exacte d'épaisseur de paroi, les spécifications de couple, la composition du joint et le certificat de test de pression. Un fournisseur qui ne peut pas répondre à ces quatre questions ne vous donne pas suffisamment d’informations pour une installation sécuritaire.

Liste de contrôle de sélection des raccords mécaniques pour les tuyaux en PEHD

Une courte liste de contrôle aide les équipes d'ingénierie à comparer les offres sans s'appuyer sur des noms de marque ou des descriptions vagues. Il convient de répondre aux mêmes questions pour chaque accouplement mécanique avant qu'il ne soit approuvé pour un projet.

• Diamètre extérieur du tuyau et épaisseur de paroi : Faites correspondre le raccord à la dimension exacte du tuyau PE, pas seulement au DN.
• Classe de pression : Confirmez que la pression nominale de l'accouplement est égale ou supérieure à la pression de service requise à la température de fonctionnement réelle.
• Résistance à la charge finale : Déterminez si l'accouplement est retenu et si le blocage de la poussée est toujours nécessaire.
• Compatibilité des joints : Vérifiez que l'élastomère est compatible avec le fluide, la température et l'exposition chimique.
• Espace de montage : Vérifiez que l'équipe peut atteindre les boulons ou les écrous et utilisez une clé dynamométrique autour du tuyau installé.
• Inspection et tests : Confirmez que le marquage de l'accouplement, les enregistrements de test et la documentation d'installation sont fournis avec chaque lot.
